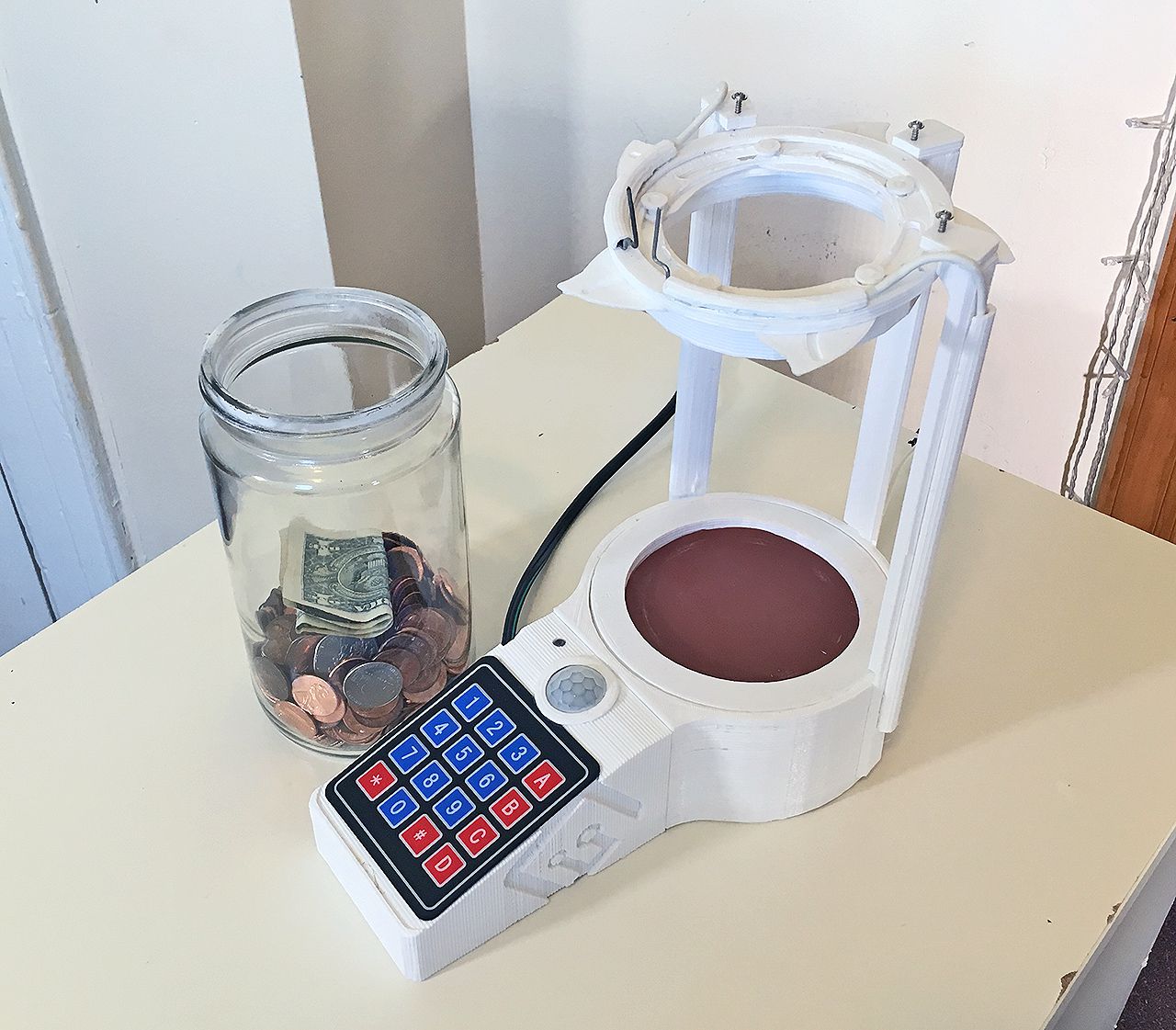

Arduino Coin Jar

files.catbox.moe/c1ogjx.mp4
tiktok.com/@vgmllr/video/7351555534530579754

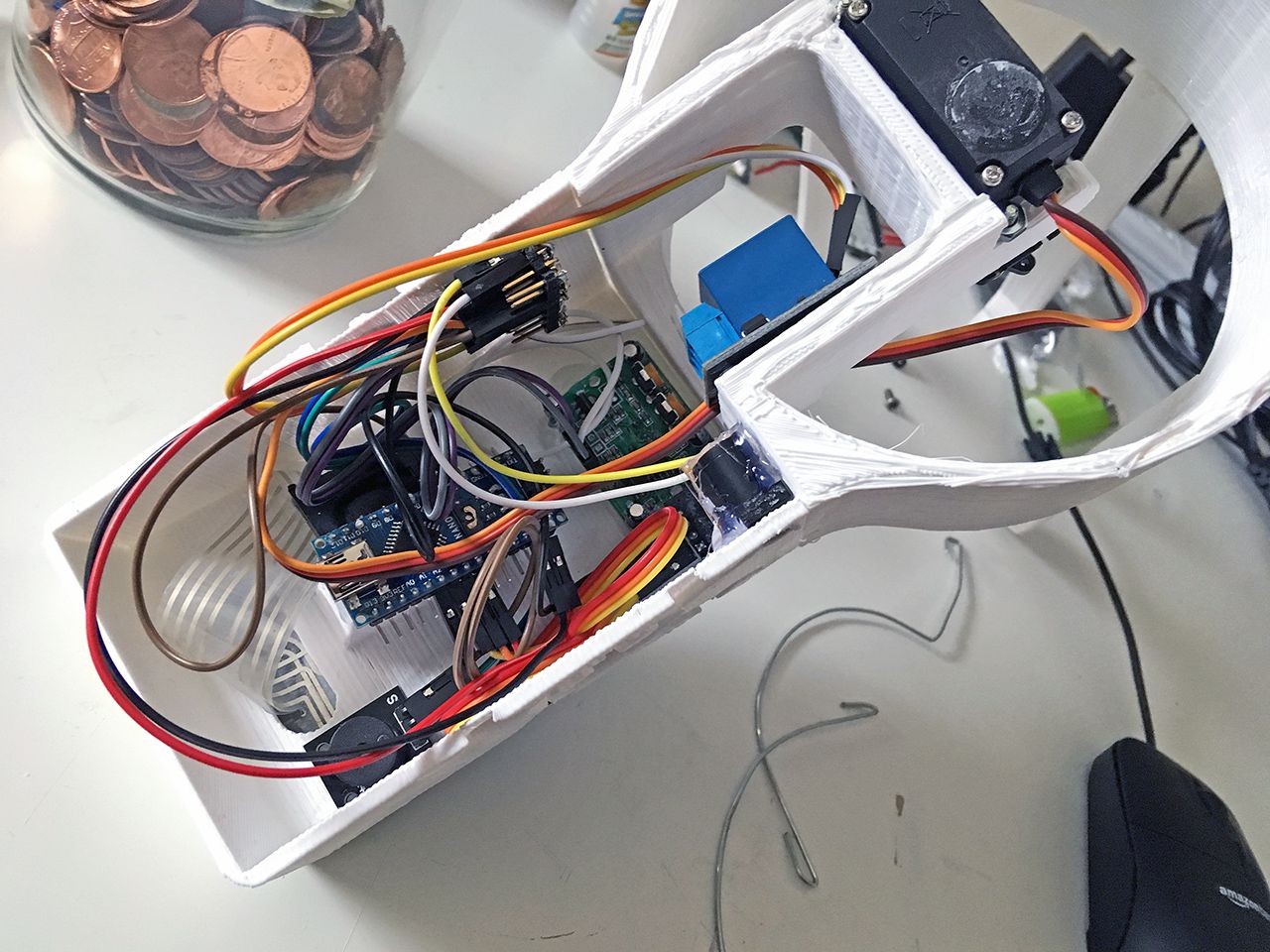

Arduino Nano
Elegoo PIR Motion Sensor Module
Elegoo Keypad
Elegoo Piezo Module
Elegoo RGB LED Module
Elegoo Relay Module
MG995 Servo
Transformer
Florescent Ballast
Neoprene Gasket Sheet



  1. // Arduino Coin Jar
  2. // vgmlr
  3. #include "Keypad.h"
  4. #include "Password.h"
  5. #include "VarSpeedServo.h"
  6. VarSpeedServo jar;
  7. // Pins
  8. int piezo = A2;
  9. int red = A3;
  10. int green = A4;
  11. int blue = A5;
  12. int relay = 2;
  13. int jar_pin = 3;
  14. int pir = 4;
  15. // Keypad
  16. const byte ROWS = 4;
  17. const byte COLS = 4;
  18. char keys[ROWS][COLS] = {
  19. {'1', '2', '3', 'A'},
  20. {'4', '5', '6', 'B'},
  21. {'7', '8', '9', 'C'},
  22. {'*', '0', '#', 'D'}
  23. };
  24. byte rowPins[ROWS] = {5, 6, 7, 8};
  25. byte colPins[COLS] = {9, 10, 11, 12};
  26. Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
  27. // Set Passcode
  28. Password passcode = Password( "947" );
  29. // States
  30. int closed = 88;
  31. int opened = 30;
  32. int open_state = 0;
  33. int pir_state = 0;
  34. int motion;
  35. void setup() {
  36. Serial.begin(9600);
  37. // Pin Placements
  38. jar.attach(jar_pin);
  39. pinMode(piezo, OUTPUT);
  40. pinMode(red, OUTPUT);
  41. pinMode(green, OUTPUT);
  42. pinMode(blue, OUTPUT);
  43. pinMode(relay, OUTPUT);
  44. pinMode(pir, INPUT);
  45. // Keypad Listener
  46. keypad.addEventListener(keypadEvent);
  47. // Close Jar
  48. jar.write(closed, 200, true);
  49. // No Buzz
  50. noTone(piezo);
  51. // No Zap
  52. digitalWrite(relay, LOW);
  53. // Activate
  54. // Form of Coin Jar
  55. while (millis() < 2000)
  56. {
  57. digitalWrite(blue, HIGH);
  58. delay(50);
  59. digitalWrite(blue, LOW);
  60. delay(50);
  61. }
  62. digitalWrite(green, LOW);
  63. digitalWrite(red, HIGH);
  64. pir_state = 1;
  65. }
  66. void loop() {
  67. keypad.getKey();
  68. motion_sensor();
  69. }
  70. void keypadEvent(KeypadEvent eKey) {
  71. switch (keypad.getState()) {
  72. case PRESSED:
  73. Serial.println(eKey);
  74. button();
  75. switch (eKey) {
  76. case '#': check_passcode(); break;
  77. case '*': passcode.reset(); break;
  78. default: passcode.append(eKey);
  79. }
  80. }
  81. }
  82. void check_passcode() {
  83. if (passcode.evaluate()) {
  84. if (open_state == 0) {
  85. open_coin_jar();
  86. passcode.reset();
  87. } else if (open_state == 1) {
  88. close_coin_jar();
  89. passcode.reset();
  90. }
  91. } else {
  92. digitalWrite(blue, LOW);
  93. digitalWrite(green, LOW);
  94. while (millis() < 2000) {
  95. digitalWrite(red, HIGH);
  96. delay(50);
  97. digitalWrite(red, LOW);
  98. delay(50);
  99. }
  100. }
  101. }
  102. void open_coin_jar() {
  103. pir_state = 0;
  104. digitalWrite(green, HIGH);
  105. digitalWrite(red, LOW);
  106. digitalWrite(relay, LOW);
  107. jar.write(opened, 200, true);
  108. open_state = 1;
  109. }
  110. void close_coin_jar() {
  111. jar.write(closed, 200, true);
  112. open_state = 0;
  113. pir_state = 1;
  114. }
  115. void motion_sensor() {
  116. if (pir_state == 1) {
  117. digitalWrite(red, HIGH);
  118. digitalWrite(green, LOW);
  119. motion = digitalRead(pir);
  120. if (motion == HIGH) {
  121. digitalWrite(relay, HIGH);
  122. delay(1000);
  123. digitalWrite(relay, LOW);
  124. }
  125. } else if (pir_state == 0) {
  126. digitalWrite(red, LOW);
  127. digitalWrite(green, HIGH);
  128. digitalWrite(relay, LOW);
  129. }
  130. }
  131. void button() {
  132. digitalWrite(red, LOW);
  133. digitalWrite(green, LOW);
  134. digitalWrite(blue, HIGH);
  135. tone(piezo, 1000);
  136. delay(250);
  137. digitalWrite(blue, LOW);
  138. noTone(piezo);
  139. }
